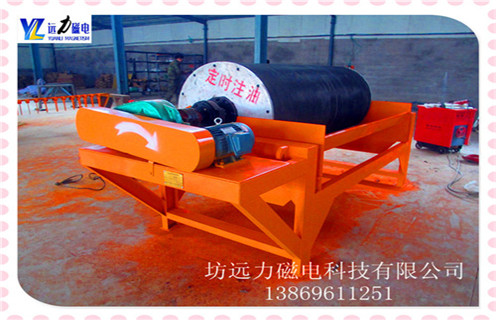

永磁筒式磁選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100-600mT。根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選機。本機具有結構簡單、處理量大、操作方便、易于維護等優點。

一、永磁筒式磁選機型號解釋

如設備型號 CTB 1230：其中C是磁選，T是筒式磁選機，B是槽體結構為半逆流型，12 是筒體直徑為1200mm，30 是筒體長度為3000mm。

二、濕式弱磁場永磁筒式磁選機按照槽體結構可分為三種：

1、順流型永磁筒式磁選機

礦漿給入方向與筒轉向相同，精礦在另一側排出，尾礦直接在底部排出，一般應用于6-0mm強磁性礦物粗、精選，回收率、品位高(因磁翻作用強)但不宜處理細粒(因筒與礦漿相對運動速度較低，清洗作用差)。

2、逆流型永磁筒式磁選機

礦漿給入方向與筒轉向相反，精礦在給礦一側排出，尾礦與另一側排出。一般應用于0.6-0mm強磁性礦石粗、掃選，回收率高(因尾礦排出點處離給礦口遠，選別充分)但品位低(因磁翻作用差)。

3、半逆流型永磁筒式磁選機

礦漿給入方向與筒轉向一半相同，一半相反，與順流型不同之處是礦漿在槽內轉了個圈。因為礦漿被沖散水沖成松散狀，可防止夾雜，并且礦漿運動方向與磁力方向一致，有利于回收由于0.5-0mm強磁性礦石粗、精、掃選回收率、品位都高，礦漿面平穩，因而選別穩定。故應用較廣泛。

礦漿經給礦箱進入槽體后，在底箱水的作用下，使礦粒呈懸浮狀態進入粗選區，磁性礦粒在磁系所產生的磁場力作用下，被吸在圓筒的表面，隨著圓筒一起向上移動。在移動的過程中，由于磁系的極性沿徑向交替，使成鏈的磁性礦粒進行翻動(或叫磁攪拌)在翻動過程中，夾在磁性礦粒中的部分脈石被清洗出來，這有利于提高磁性產品的質量。磁性礦粒隨著圓筒轉動離開磁系時，磁力大大降低，在沖洗水的作用下進入精礦槽中。非磁性礦粒和磁性較弱的礦粒在槽體內礦漿流的作用下，從底板的尾礦孔流進尾礦管中，由于尾礦流過的磁選機具有較強磁場的掃選區，可以使一些在粗選區來不及吸到筒體上的磁性礦粒，再一次被回收而提高了金屬回收率。由于礦漿不斷給入，精礦和尾礦不斷排出形成一個連續的選分過程。

三、永磁筒式磁選機的保養與維護

1、保持良好的潤滑狀態是延長使用壽命的重要一環。開式齒輪應有足夠的潤滑油，軸承蓋上的注油孔，至少每三個月注油一次。

2、經常檢查圓筒上的耐磨層。對松動或斷頭處應及時修理，在修理時，斷頭處的膠條及圓筒表面應該用砂紙打凈，然后膠貼牢固。

3、應隨時除去礦漿中焊條頭或鐵絲之類的東西，以免當給礦量小時，這些東西帶不上來，很快就會將筒皮磨壞或刮壞。圓筒上是否有異物，可在停車時通過兩端的觀察孔檢查。
