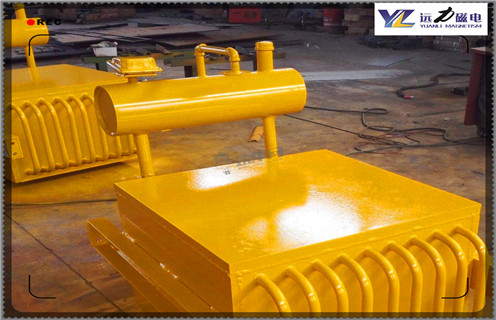

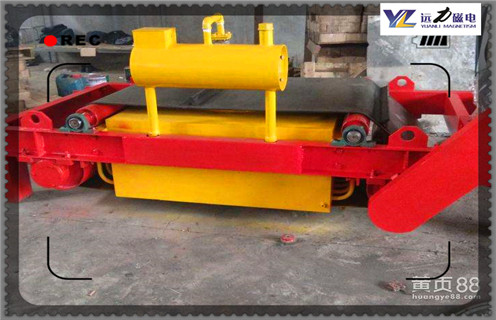

重慶rcdc油冷式電磁除鐵器RCDA-8，可采用一般變壓器油作冷卻油(導熱、絕緣介質)和采用一般絕緣導線繞制繞組的油冷式電磁除鐵器。其解決方案是將除鐵器的部份外殼采用波紋散熱翅片結構，將導線繞組繞制成具有縱向和橫向油道的散熱構造體系，使之顯著地提高散熱效果，降低冷卻油和繞組的溫升。另一改進是將接線柱從油枕上部引出，使之徹底解決接線柱漏油的問題。另一特征是磁體采用外四方內六角的磁系結構，磁場梯度大，有效地提高了磁場力，增強了除鐵器的除鐵效果。

一、重慶rcdc油冷式電磁除鐵器RCDA-8磁系

1、除鐵器采用全密封結構，其四周和頂部均是采用性能優良的導磁板焊接成整體，將無磁鋼板焊到除鐵器底部，構成全封閉外殼;防雨、防塵、防腐蝕，能在各種惡劣環境下可靠工作。

2、磁芯采用高導磁、高飽和磁感應強度的有取向冷軋硅鋼片制作，導磁率大大高于普通純鐵材料，大大減小了磁滯損失，提高了總磁場的穩定性。

3、采用高絕緣、閃點高的變壓器油充入殼體中，具有良好的絕緣和散熱性能，保證了運行的安全可靠。

4、勵磁繞組特殊設計，采用立體繞線結構，使每層線圈都與冷卻介質(變壓器油)充分接觸，增加了散熱面積，是傳統除鐵器的7-8倍，極利于線圈熱量傳到變壓器油中。

5、除鐵器正常工作后，油溫逐漸升高，油熱膨脹，通過變壓器專用泵抽入冷凝器，風機強迫冷卻，使線圈產生的熱量通過變壓器油迅速帶走，有效降低了線圈的工作溫度。故強迫油冷電磁除鐵器溫升較低，這樣大大減緩了線圈的老化速度，增長了除鐵器的使用壽命，使熱態與冷態下的吸力相差不大。

6、勵磁線圈采用先進的環氧樹脂絕緣固化處理技術，且線圈工作溫度低，大大減緩了線圈的老化速度，明顯提高了除鐵器的使用壽命。

7、散熱快，線圈工作溫度低，大大提高了磁勢利用率，電流密度為常規除鐵器的2-3倍，大大節省了電磁線用量，使除鐵器成本低，重量輕，體積小。
